OAKS32Rボード用デバッガの作成（図をクリックすると拡大されます。）
PCのパラレルポート（プリンタポート）に接続して使用できるデバッガを紹介します。
「Linux/M32R Home Page」の閲覧をおすすめします。

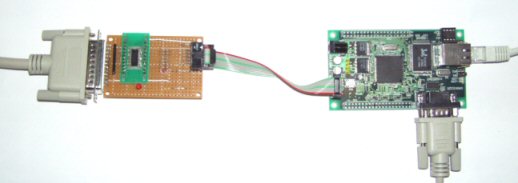

作成ボードの実例(Parallel port JTAG)
「Linux/M32R Home Page」で紹介されている「noMMU版関連情報」のm32r-elf-gdb+sdiserverに使います。
簡単な回路を作成します。
| 36pin アンフェノール接続 |  |
| 一般プリンタケーブル | |
| 接続回路図（ｐｄｆ） | |
| 25pin D-sub接続 |   |
| 25pin D-sub全結線ストレートケーブル | |
| 接続回路図（ｐｄｆ） |
接続
次のように接続します。
作成回路の10pinコネクタとOAKS32RボードのCN3をつなぎます。
ピン番を間違えないようご注意下さい。
| 作成回路の10pinコネクタとOAKS32RのCN3を接続 |
 |
注：OAKS32RボードのEthenetポートとシリアルポートの接続は「Linux/M32R(noMMU版)」検証用
注：パラレル接続25pinD-subケーブルはシリアル全結線の物を使用しました。
m32r-elf-gdb接続の確認
Ｌｉｎｕｘ上で「Linux/M32R
Home Page」からダウンロードしたツールを起動します。
ツール等のダウンロード、インストールは「Linux/M32R
Home Page」を参照してください。
 |
 |
| sdiserver起動 | m32r-elf-gdb起動 |
gdbのコマンドが使えます。
注意点
プリンタポートがないと使えません。
ＰＣによっては使えないことがあるかもしれません。
パラレル拡張基板、ＵＳＢ変換器で使えるかは確認していません。
おまけ：D-sub 25pin 用材料表
| 名称 | 型番 | 値段 | 個数 | 備考 |
| ２５ｐｉｎ Ｄ－ＳＵＢコネクタ（メス）半田付けタイプ | 50 | １ | 秋月通商 | |
| バッファＩＣ | 74LCX245 | 140 | １ | 千石電商 |
| 集合抵抗１０ＫΩ | １ | 残り物 | ||
| 抵抗１００Ω | ６ | |||
| 抵抗４．７ＫΩ | １ | |||
| 抵抗２．２ＫΩ（１．５ＫΩ代替） | １ | |||
| 赤色ＬＥＤ | １ | |||
| ダイオード | 1N60相当 | 50 | １ | 千石電商 |
| BOXヘッダ１０ｐｉｎライトアングル | 30 | １ | 日米商事 | |
| ヘッダソケット１０ｐｉｎ | 30 | ２ | 米商事 | |
| 基板 | CB-288 | 75 | 1 | 石電商 |
| ５ｐｉｎ ストレートケーブル（オス－オス） | 320 | １ | 千石電商 | |
| ピッチ変換基板 | 340 | １ | 千石電商 | |
| 合計 | 1,065+α | |||
| *他線材などが必要ですが、いらないIDEケーブルなどを使いました。 *D-SUBコネクタは基板を半田付け端子で挟むことで装着しました。 *金額は目安です。特に日米商事分は在庫限りの特価品です。 *ピッチ変換基板は３枚の割基板です。 |
||||
